15. Príkazy na kreslenie ďalších objektov /oblouk, bod/.

 Kruhový oblúk

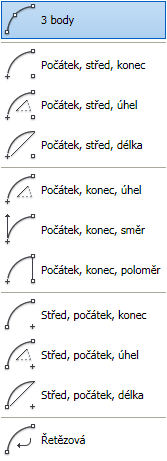

Príkaz oblouk umožňuje kresliť oblúky na základe rôznych parametrov obr. 86. Štandardne je nastavené pomocou troch bodov. My budeme častejšie kresliť oblúky pomocou stredu, počiatku a konca.


obr. 85
  1. Menu - Kresli - Oblouk - Střed, počátek, konec.
  2. - karta Výchozí, paleta Kreslit, Ikona Oblouk .
    - ikona Oblouk na paneli nástrojov Kresli.
  3. Príkaz: oblouk


Nápověda - hľadaj: Kreslení oblouků
Kreslení kružnic a oblouků str. 67
 Kreslení oblouků str. 67
Kreslení

Použitie príkazu oblouk si ukážeme pri kreslení dverí v príklade 21.
obr. 86
obr. 87

Príklad 21


obr. 88


obr. 89

 Nakreslite dvere podľa obr. 88.
  1. Otvorte výkres pr21.dwg a nastavte štandardné prostredie.
  2. Spustite príkaz úsečka , presuňte kurzor do bodu 0 a pomaly posúvajte dole až sa zobrazí trasovacia čiara, zadajte 250, druhý bod nájdite uchytením kolmo na druhej stene priečky.
  3. Druhú úsečku ostenia dverí môžete nakresliť príkazmi úsečka, kopie, ekvid alebo zrcadli.
  4. Spustite príkaz kopie , vyberte úsečku, klepnite - na polohe referenčného bodu nezáleží,  posúvajte kurzor dole, keď sa zobrazí trasovacia čiara zadajte 700 a stlačte Enter. Úsečka sa skopíruje.
  5. Nakreslite úsečku 700 mm tvoriacu krídlo dverí pomocou trasovania.
  6. Spustite príkaz oblouk  s voľbou Střed, počátek, konec.
  7. Zadajte body 1, 2, 3 pomocou uchopenia klepnutím v poradí obr. 89, oblúk sa vykreslí.
  8. Uložte súbor.

Nezabudnite že koncový bod oblúka zadávame proti smeru hodinových ručičiek.

Bod

V AutoCADe môžeme kresliť aj jednotlivé body, ak potrebujeme ich viditeľnosť zvýšiť, môžeme zobrazovanie bodov nastaviť.


obr. 90
obr. 91
  1. Menu - Kresli - Bod.
  2. Ikona Bod na paneli nástrojov Kresli.
  3. Príkaz: bod
  4. Príkazová skratka: bo

Nastavenie zobrazenia bodu:
Menu - Formát - Styl bodu...


obr. 92
