3. Nový výkres

Otvorenie nového výkresu je podmienené výberom šablóny. Šablóna výkresu je súbor s koncovkou dwt v ktorom si užívateľ môže nastaviť požadované parametre výkresu, šablóna definuje užívateľov štandardný výkres. Jedná sa najmä o prednastavenie názvov hladín, kótovacích štýlov, jednotiek a medze výkresu.

Nastavenie základných parametrov štandardného výkresu

Počiatočné nastavenie štandardného výkresu sa formuje už pri inštalácii obr. 5.1, môžeme si ho však upraviť nasledovným postupom:

  1. Menu - Nástroje - Možnosti...-
    karta Užívatelské nastavení -
    Počáteční nastavení     obr. 5.2.
  2. Postupujte podľa pokynov sprievodcu Počáteční nastavení obr. 5.3.
  3. Klepnite v stavovom riadku na
    a vyberte si svoj pracovný priestor.

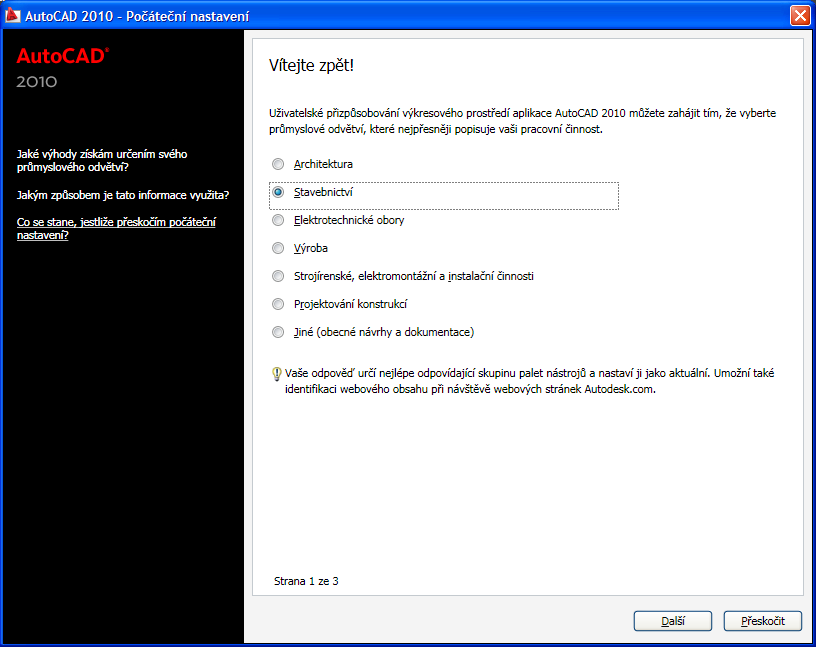

obr. 5.1

- počiatočné nastavenie


obr. 5.2


obr. 5.3

Počiatočné nastavenie štandardného výkresu v starších verziách AutoCADu sa nastavuje pomocou sprievodcu obr. 5.5, ktorého aktivujeme:

  1. Menu - Nástroje - Možnosti...- záložka Systém - Obecné nastavení - Při spušťění:  Zobrazit tradiční dialog obr. 5.4.
  2. Po spustení programu, alebo po otvorení nového výkresu použite sprievodcu nastavením štandardného výkresu obr. 5.5.

Možnosť spustiť Sprievodcu nastavením štandardného výkresu alebo použiť štandardnú šablónu /acadiso.dwt/ je k dispozícii vždy po otvorení nového výkresu.


obr. 5.4

- počiatočné nastavenie


obr. 5.5

Nastavenie rozšírených parametrov štandardného výkresu


obr. 6.1

Súbor výkresovej šablóny vytvoríte uložením výkresu s príponou DWT.

 AutoCAD obsahuje niekoľko súborov výkresových šablón vrátane šablón, ktoré vyhovujú normám ANSI, DIN, ISO a JIS. Súbor výkresovej šablóny /štandardný výkres/ obsahuje preddefinované nastavenia, normy a definície, ktoré spĺňajú používané normy a požiadavky. Súbor acadiso.dwt je štandardná šablóna, z ktorej budeme vychádzať pri vytváraní nového výkresu. Súbory užívateľských výkresových šablón obsahujú nastavenia a základné prvky výkresu, ktoré budete najčastejšie používať, napríklad:
  • Typ jednotky a presnosť
  • Nastavenie nástrojov a preferencie
  • Usporiadanie hladín
  • Rohové razítko, rámčeky a logá
  • Kótovacie štýly
  • Štýly textu
  • Typy a hrúbky čiar
  • Štýly vykresľovania

Postup pri archivácii a obnovení užívateľských nastavení AutoCADu.


obr 6.2

 Vo väčšine prípadov neuváženej zmeny nastavenia parametrov štandardného výkresu a štandardného prostredia nie je efektívne preinštalovť program, ale načítať uložené súbory z archívu, ktorého postup si ukážeme riešením nasledovných úloh:

1. Uložte svoje aktuálne nastavenia parametrov štandardného výkresu a štandardného prostredia do archívu.
2. Zmeňte aktuálne nastavenia parametrov štandardného výkresu a štandardného prostredia.
3. Obnovte zmenené nastavenia svojimi nastaveniami zo súborov archívu moja_sablona.dwt a moj_profil.arg.
1. Uloženie štandardného výkresu: Menu - Súbor - Uložit jako...-
  • Uložit do: Môj archív
  • Název souboru: moja_sablona.dwt
  • Soubory typu: Šablona výkresu AutoCAD (*.dwt) obr. 7
  • Uložte súbor tlačidlom Uložit do archívu

Uloženie štandardného prostredia: Menu - Nástroje - Možnosti...- karta Profily, tlačidlo Export...-

  • Uložit do: Môj archív
  • Název souboru: moj_profil.arg
  • Soubory typu: Profily (*.arg)
  • Uložte súbor tlačidlom Uložit do archívu

2. Zmena nastavení: Zmeňte nastavenia parametrov štandardného výkresu a štandardného prostredia obr. 6.1

3. Obnova nastavenia štandardného výkresu: Menu - Soubor - Otevři...-

  • Hledat v: Môj archív
  • Název souboru: moja_sablona.dwt
  • Soubory typu: Soubor šablony výkresu (*.dwt)
  • Načítajte súbor tlačidlom Otevřít z archívu

Obnova nastavenia štandardného prostredia: Menu - Nástroje - Možnosti...- karta Profily, tlačidlo Importovat...-

  • Hledat v: Môj archív
  • Název souboru: moj_profil.arg
  • Soubory typu: Profily (*.arg)
  • Načítajte súbor tlačidlom Otevřít z archívu

Po načítaní súborov moja_sablona.dwt a moj_profil.arg z archívu sú nastavenia štandardnýho výkresu a štandardného prostredia obnovené.

záloha-obnova
záloha-obnova
Nápověda - hľadaj:  Nastavení vlastností objektů
 Nastavení výkresu str.43
 Práce v ZwCADu str.18-23
 Základní informace

Zadanie úlohy

Preštudujte si parametre nastavení Menu - Formát - / Hladina..., Kótovací styl..., Jednotky..., Meze výkresu / obr. 6.1
Po nastavení užívateľských parametrov výkres uložte ako šablónu svojho štandardného výkresu s koncovkou dwt /obr. č. 7/.

Zadanie úlohy

  1. Nastavte parametre formátov obr. 4 / 5 štandardného výkresu tak, aby spĺňali normy pre konštrukciu v staviteľstve.

  2. Šablónu svojho štandardného výkresu uložte na školský server a archivujte na USB kľúč /obr.6/.
